| コミュニティFM放送局鉄塔アンテナ建設工事 | ||
 |
||
| ＦＴＩはＦＭ放送の受信サービスエリヤに適した鉄塔アンテナの設計施工を行っております弊社は、予算に合わせた鉄塔・アンテナを提供致しております。 放送局の開局から鉄塔アンテナの設計施工・建築確認代行等承ります。 | ||
|
||
;) |
;) |
;) |

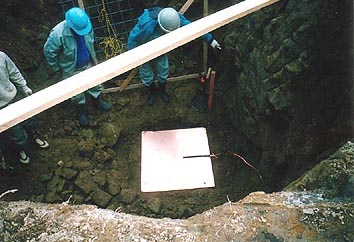

| ① 基礎掘削及びアース板 アース棒埋設 接地抵抗6,5オーム以下 |

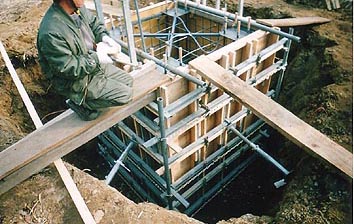

② 型枠工 アンカー吊り込み作業 |

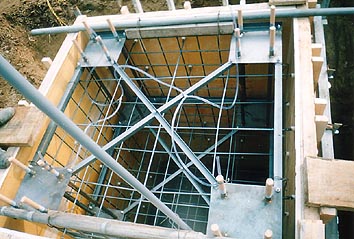

③ 型枠 アンカー設置工事 |
| ||
;) |
;) |
;) |
| ④ タワーアンカー 垂直出し |
⑤ 基礎コンクリート埋め戻し作業 |

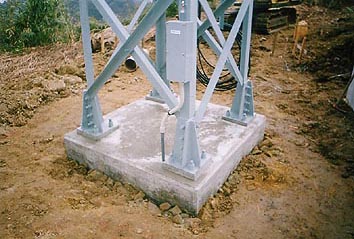

⑥ 鉄塔基礎部設置 |
| ||
|
|
|
| ④ タワーアンカー 垂直出し |
⑤ 基礎コンクリート埋め戻し作業 |

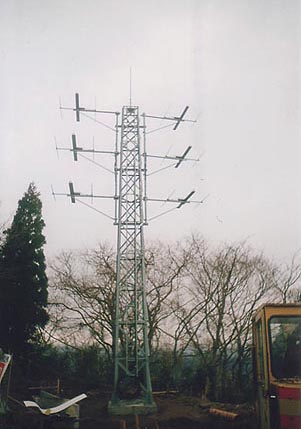

⑥ ＦＭ送信用３素子３段空中線を２面配置、ラジエターのみレドームを設け積雪・着氷に対応 |
| ||
;) |
;) |
;) |

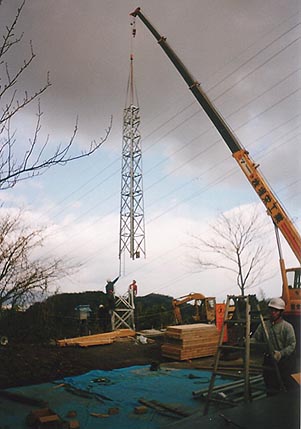

| ⑦ 鉄塔本体建設工事 |

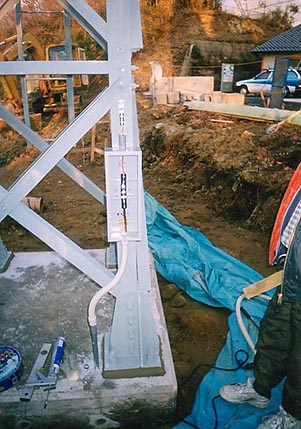

⑧ 接地抵抗 試験端子BOX |
⑨ 鉄塔基礎部設置 |
| ||
