| FDX-416JPM | |
 |
|
| FDX-416JPM 全高： 収納時 6.4M 最長時 16.5M セクション： 3セクション 上部１辺 35cm 下部１辺 50cm FDX-416JPM/JPはさらに強度アップ致しました。礎Tベースは４段式21m高のFDX-421JPMと共用使用に設計変更致しましたので、強度が増す事はもとより、 将来２１ｍ高のFDX-421JPMに交換する事が容易になりました。FTIオリジナルの電動ウインチも共用ですので、FDX-421本体のみの交換で、将来タワーの グレードアップが基礎工事を行なわず可能になりました。 |
|
 |
|

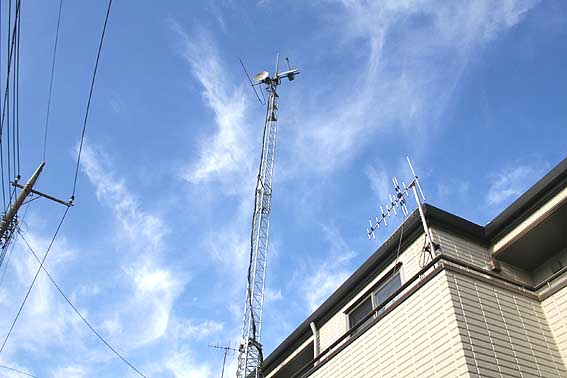

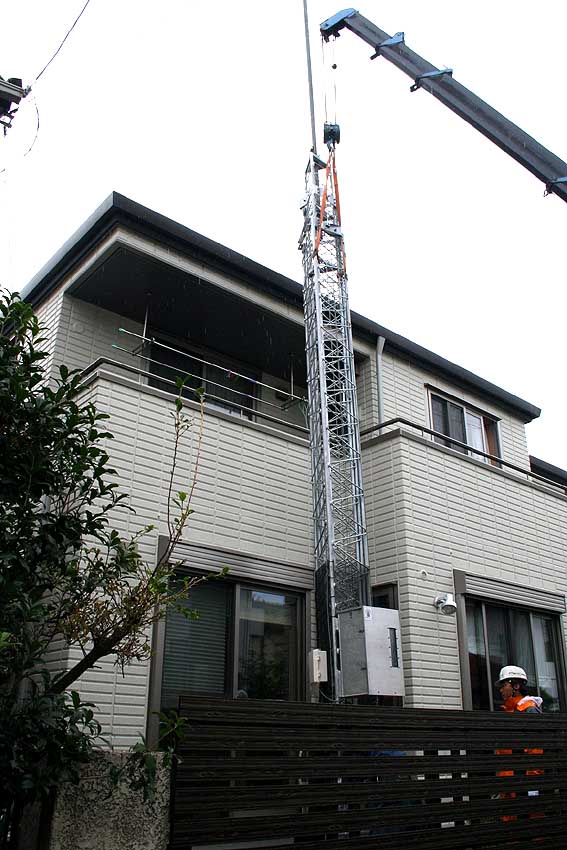

| タワーをフルアップ致しますと16m高になります。フルダウン致しますと地上高約6.5mの高さですので、二階の屋根等を足場に致しますと、アンテナ設置工事が安全かつ容易に行えます。 紹介写真のアンテナ取り付け工事はオーナーご自身が全て行いました。 | |
 |
|
| タワーには60φ4m〜6mのメインマストが装着できます。アンテナの機種や設置本数でマストの長さを選定致します。60φ６ｍのメインマストは二重構造の660MWメインマストをお勧め致します。 | |
 |
|

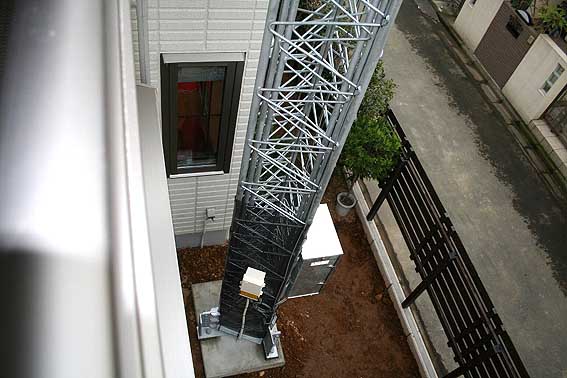

| 鉄塔の支柱は肉厚の設計ですので 構造はスリムですが強化構造にです。タワーは敷地内の限られた位置に設置可能です。 | |

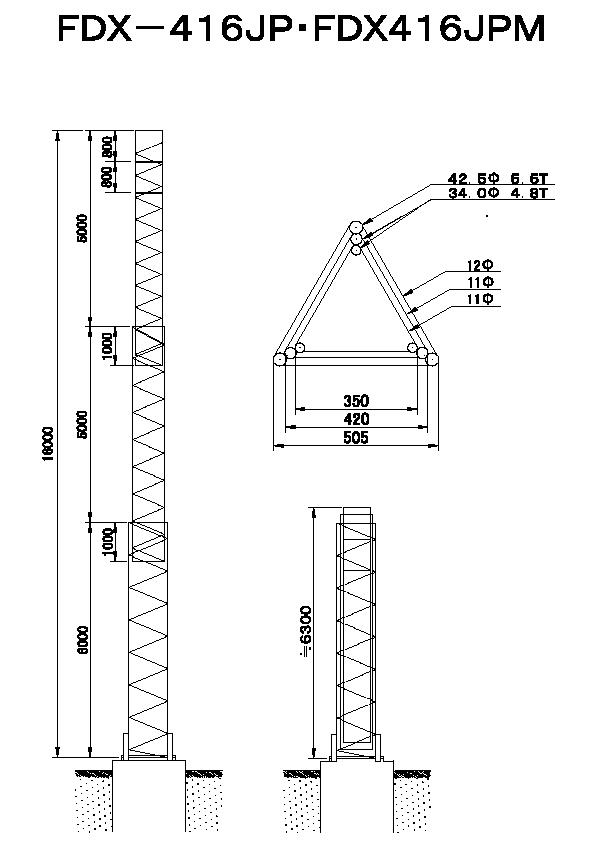

| FDX-416JP/JPM 立面図 |
 |
 |
